為了防止鍋爐系統的氧腐蝕，國內外研制開發的重點在從給水中除去溶解氧。除氧器法是使軟化水通過除氧器后再供給鍋爐的方法。軟化法可有效地防止硬度成分結垢，能否防止氧腐蝕和腐蝕產物結垢，關鍵要看除氧器的性能。
除氧器是一類能夠從水中除去氧氣的設備。除氧器種類繁多，較重要的大致可分為以氣體溶解定律（亨利定律）為基礎的熱力除氧器、真空除氧器、解析除氧器，類似于離子交換器的氧化還原樹脂除氧器，利用氧與鐵發生化學反應的鐵屑除氧器等。后二者往往被納入除氧劑法，但從其除氧作用的方式和必須要有的設備等特征來看，歸入除氧器法則更為合適。
一.熱力除氧器型式及工作原理:
原理：熱力除氧的原理是根據氣體溶解定律（到爾頓和亨利定律）：任何氣體在水中的溶解度與此氣體在氣水分界面上的分壓力成正比。在敞開設備中水溫升高時，氣水分界面上水蒸氣分壓增大，各種氣體分壓將下降。當水溫達到沸點時，氣水分界面上的水蒸氣壓力與外界壓力相等，其它氣體的分壓降低到零，各種氣體均不能溶于水中，原來溶解在水中的各種氣體將解吸出來。因此熱力除氧不僅能除氧，還能除去水中的CO2等其它氣體。
《圖1》說明在大氣壓力下，空氣、氧氣、水蒸氣的分壓力，以及氧氣的溶解度與水溫的關系，隨著增高水蒸氣的分壓力也增大，而空氣和氧氣的分壓力在100℃時降低到零，水中的溶解氧也降低到零。水中含氧量與溫度、壓力的關系見《表1》。
《圖1》
大氣壓力下氧氣在水中的溶解度
水中氧的含量與溫度和壓力的關系《表1》
熱力除氧器一般由脫氣塔和貯水箱組成，其系統圖如《圖2》所示。不同的熱力除氧器在結構上的主要差別在脫氣塔。按照工作壓力可將熱力除氧器分為低壓熱力除氧器（工作蒸汽壓力為0.02Mpa，水溫104℃）和高壓熱力除氧器（工作蒸汽壓力大于0.32Mpa，水溫大于145℃）。按水的加熱方式可分為淋盤式、噴霧式、和旋膜式等多種。我廠生產的常用的除氧器有：CYA型噴霧式除氧器、GCY型常溫過濾式除氧器、YDX型旋膜式除氧器等。

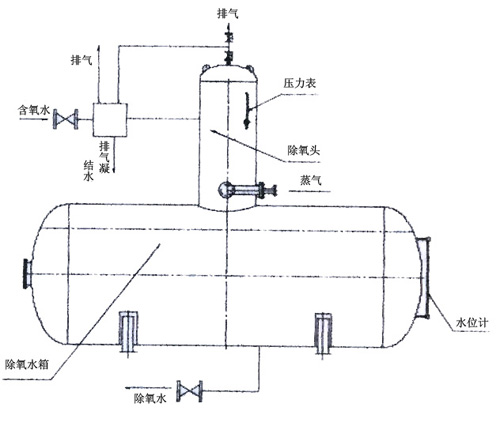

《圖2》熱力除氧系統圖
噴霧式除氧器：
需要除氧的含氧水經過除氧頭中的噴嘴霧化成細滴，霧狀的水滴在經過填料層落至除氧水貯水箱內。蒸氣由下而上流動以加熱水滴，被除去的氧氣和部分蒸氣由頂部排氣管排出。與淋水盤式除氧器相比，噴霧式除氧器具有體積小、重量輕、結構簡單、維護方便、除氧效果好和對進水溫度要求低等優點，因此應用較為廣泛。設備簡圖如《圖3》所示，但實際生產中圖中有的管路接口根據設備使用情況不存在，因此用戶在定貨時應標明使用條件。其主要的性能參數和規格參數分別參見《表2》和《表3》

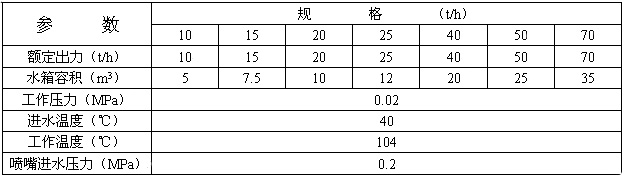

性能參數：《表2》

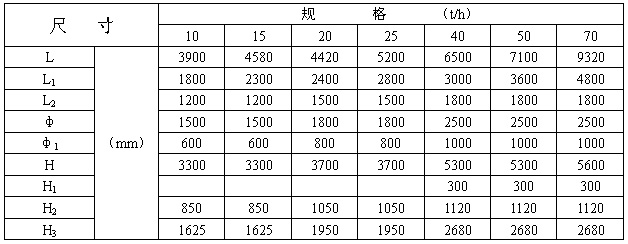

規格參數《表3》

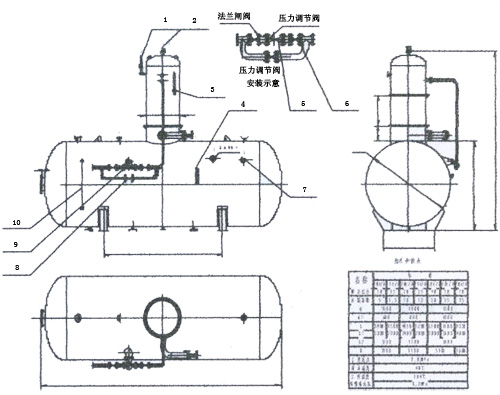

《圖3》
1.安全閥 2.截止閥 3.壓力式溫度計 4.溫度計 5.壓力調節閥 6.進氣閘閥 7.液位繼電器 8.補給水閘閥 9.給水調節閥 10.液位計
二.安裝
1、設備安裝時要保持水箱水平，兩鞍式支座的高度差應控制在10mm以內。
2、除氧器在和水封連接前應按0.2Mpa壓力進行水壓試驗。
3、液位繼電器按液位的極限進行調整。通常液位上限距上筒壁300mm，液位下限距上筒壁500mm，液位繼電器是控制水泵還是發出警
報由系統設計部門決定。
4、兩個鞍式支座其中一個是固定的，另一個是活動式的，活動支座的下面設有墊板與水泥基礎相連接。
5、設備在運行前應檢查水位控制裝置，蒸氣壓力調節閥，液位繼電器，其它閥門等儀表的工作是否正常，然后開啟給水閥及上部的
排氣閥，徐徐開啟蒸氣調壓閥，待水位達到正常值時開啟給水泵。原水箱內的水可以通過水泵循環管打回給水箱，經加熱后即為
合格的除氧水。
6、設備在使用前，應在其內表面涂刷瀝青鍋爐漆。
三、使用說明:
1、安裝完畢需整體用壓力為0.4Mpa左右的干凈水將整個設備清洗一遍，以便****殘留在除氧器內的焊渣等雜物。而后進行水壓試驗
合格后設備外殼涂上一層石棉泥（或其它保溫層），有關保溫的內容應根據當地的實際情況遵循國家動力設施的有關標準執行。
2、噴霧式除氧器的工作壓力0.02Mpa，工作溫度要控制在103～105℃范圍內；
3、除氧器內如發現內部有銹蝕的現象，必須立即處理并采取防銹措施。
4、進入除氧器的水必須是經過軟化處理的軟化水或凝結水。
5、進入除氧器的水必須是均勻的，不許有撞擊現象，以提高設備的使用壽命。
6、除氧器的填料為不銹鋼拉西環。
7、經過除氧器處理的水，噴霧式氧的含量可達到≤0.03mg/L，符合水電部規定的標準。
8、噴霧式除氧器一般可以短時間超負荷20%運行。
9、除氧器水箱的有效容積一般為鍋爐蒸發20分鐘所需的水量，大容量機組可考慮鍋爐蒸發10分鐘所需的水量。
